備注:

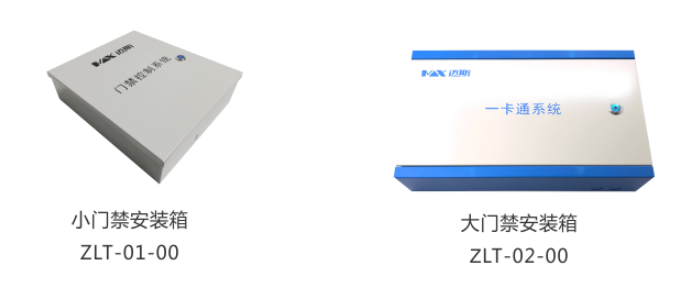

箱體尺寸:小—307*260*78mm;大—421*251*87mm
鐵箱固定方式:常見的鐵箱固定方式為壁掛安裝


備注:

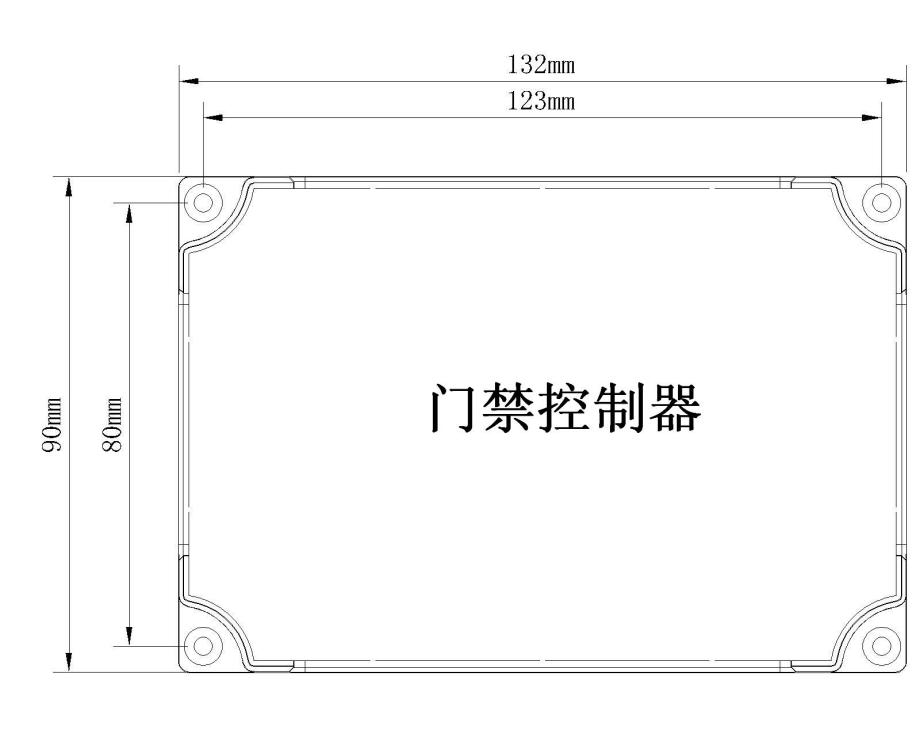

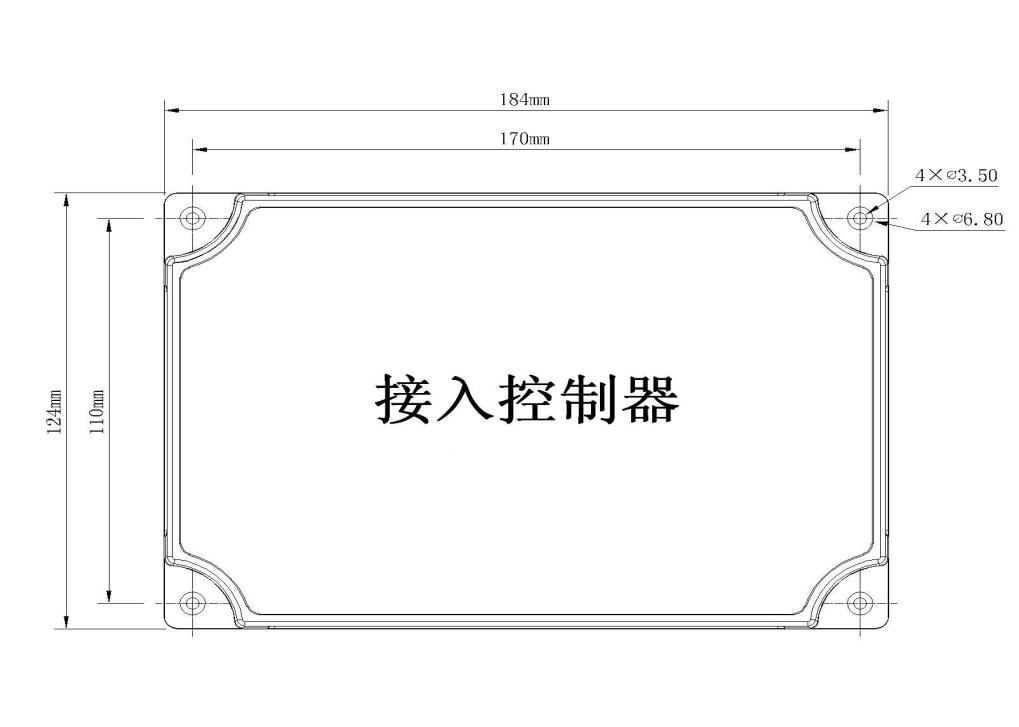

邁斯控制器外觀有大小兩款,產品尺寸如上圖示;
供電:12V ?DC;
控制器固定方式:控制器使用螺絲固定于專用鐵箱中。


說明:無論是大安裝箱還是小安裝,里面設備安裝方式及步驟都是一樣的。

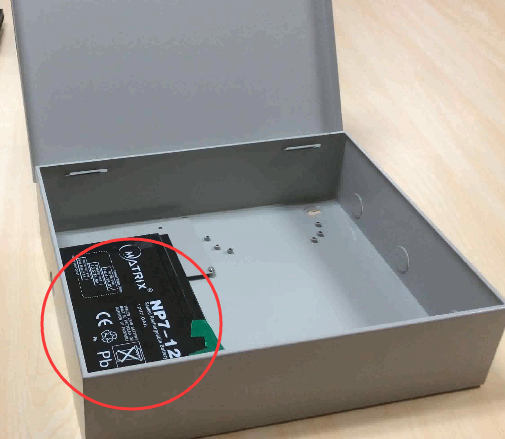

后備電源安裝?

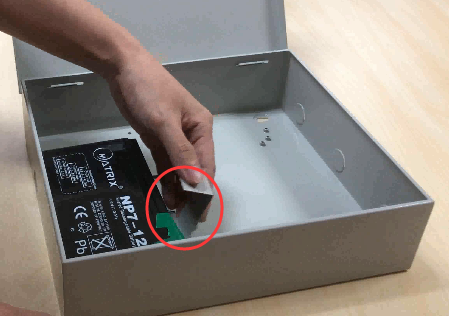

1、卸下蓄電池擋板,同時拿下鐵箱配件;

2、把蓄電池放在鐵箱內對應位置;

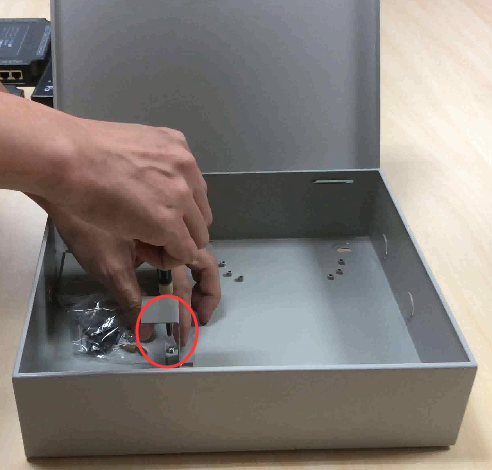

3、把擋板裝回鐵箱;

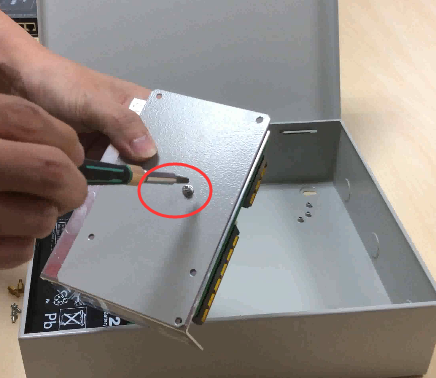

電源安裝

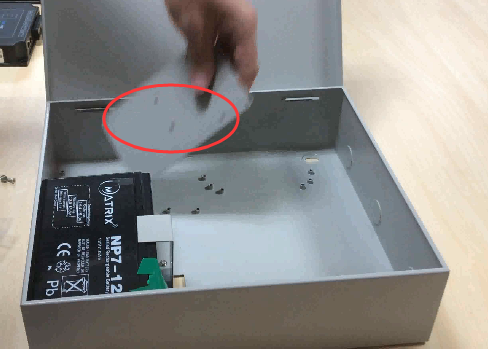

1、卸下電源固定底板;

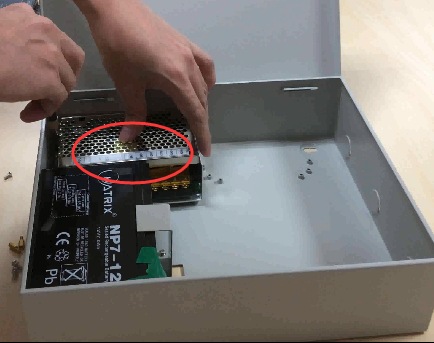

2、把電源固定在底板上;

3、把固定了電源的底板裝回鐵箱;

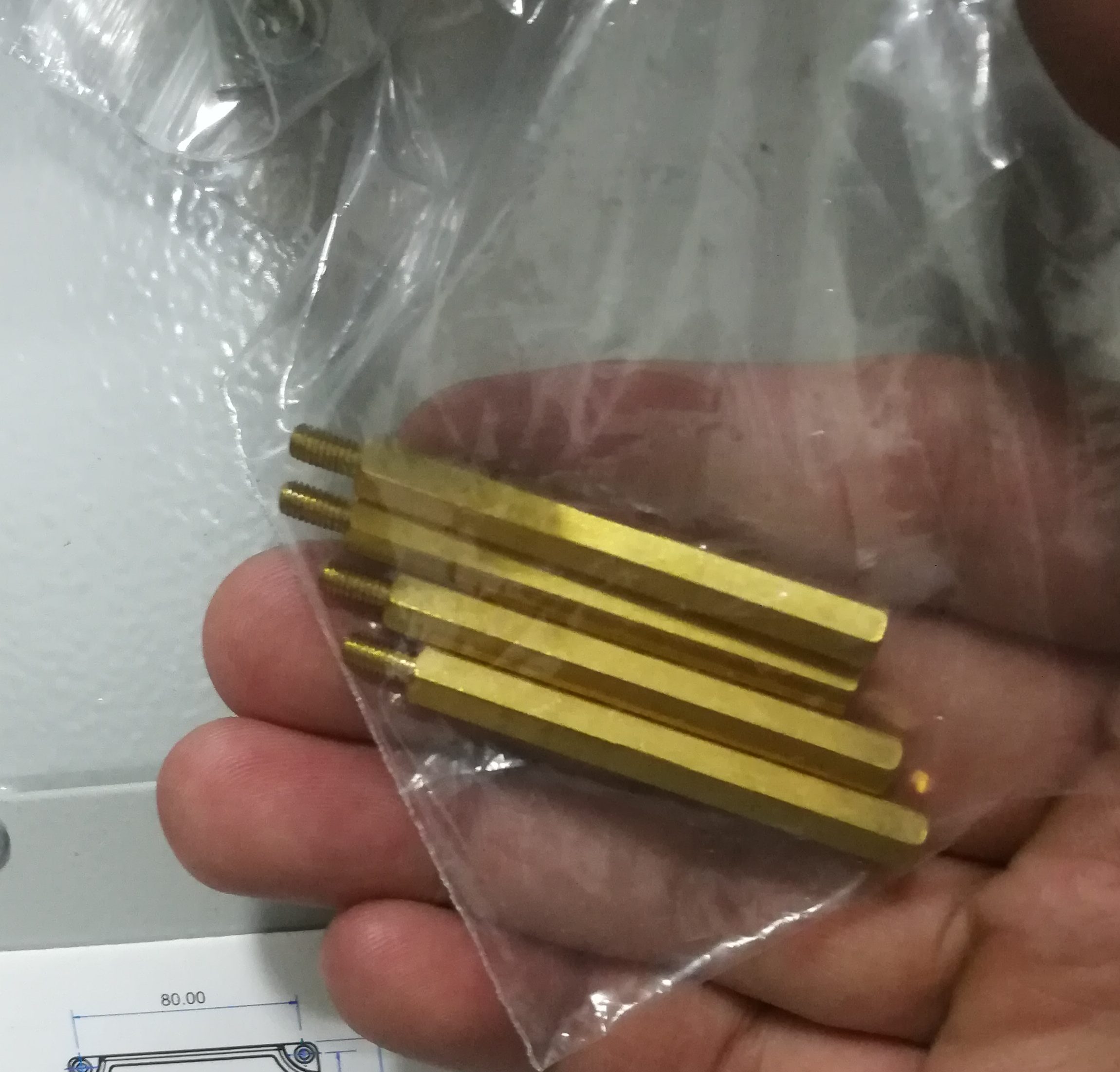

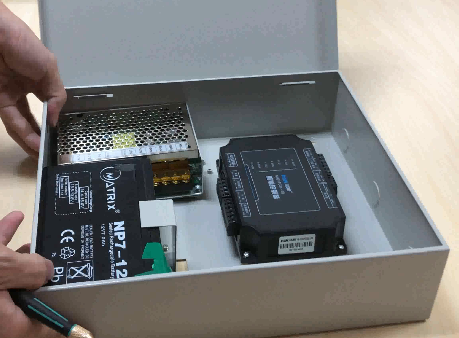

?小控制器安裝

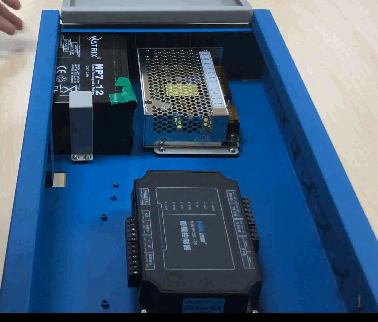

大控制器安裝

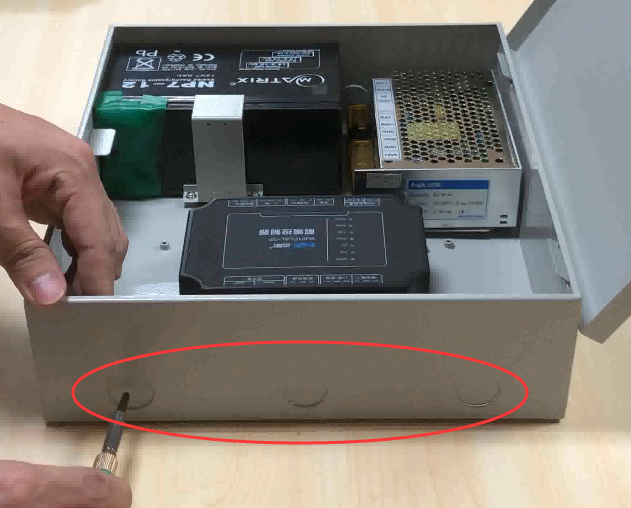

出線口說明
